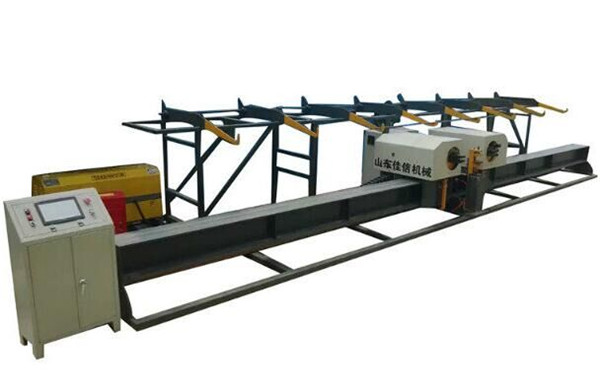

cnc எஃகு பட்டை வளைக்கும் சென்டர் இயந்திரம்

1. எளிய செயல்பாடு, தானியங்கி நீளம் அளவீடு, தானியங்கி வளைக்கும் மற்றும் விரைவான முன்மாதிரி.

2. செயலாக்க நீளம் மற்றும் கோணத்திற்கும் இடையேயான தூரம் சரிசெய்ய எளிதானது.

3. கணினி நிரலாக்க, கிராபிக்ஸ் நூற்றுக்கணக்கான சேமிக்க முடியும்.

4. இரண்டு வழி அறிவார்ந்த மொபைல் வளைக்கும் 12 தலை இயக்கங்கள் செய்ய முடியும்.

5. உற்பத்தி செயல்திறன் அதிகமாக உள்ளது. சராசரியான தினசரி செயலாக்க திறன் 5500/1 நபர்கள், இது 22 தொழிலாளர்கள் பதிலாக முடியும், இது பாரம்பரிய செயலாக்க உபகரணங்களின் உற்பத்திக்கு 10 மடங்குக்கும் அதிகமாகும்.

6. உபகரணங்கள் முதலீடு சிறியது, முடிக்கப்பட்ட தயாரிப்பு செயலாக்க பிழை சிறியது, மற்றும் தொழிலாளர் செலவு குறைகிறது.

7. உபகரணங்கள் எரிவாயு வாயுவிற்கு வழங்குவதற்கு ஒரு காற்றுப் பம்ப் பொருத்தப்பட்டிருக்கும்.

அறிவார்ந்த எஃகு பட்டையின் வளைக்கும் மையத்தின் செயல்பாட்டு ஓட்டத்தின் தொகுதி வரைபடம்:

ஸ்ட்ரெயிட் பார் ரப்பார் ஃபார்மிங் மெக்கானிசம் சங்கிலி பரிமாற்ற இடையக நுட்பம் மொபைல் எஃகு பட்டை தானியங்கி வளைக்கும் இயந்திரம் (இடது), எஃகு பட்டையின் தானியங்கி முடுக்கம் இயந்திரம், மொபைல் எஃகு பட்டை தானியங்கி வளைக்கும் இயந்திரம் (வலது) முடிக்கப்பட்ட தயாரிப்புகளின் கையேடு சேகரிப்பு

வேலை கோட்பாடு:

---

இடது மற்றும் வலது இரண்டு எஃகு பட்டை தானியங்கி வளைக்கும் இயந்திரங்கள் இரண்டு வழி இழுக்கும் பொறிமுறையிலுள்ள மாறி அதிர்வெண் பிரேக்கிங் மோட்டார்கள் மற்றும் சங்கிலிகளால் இயக்கப்படுகின்றன, மேலும் அவற்றின் பூஜ்ஜிய நிலைகளுக்கு முறையே ஒதுக்கப்படுகின்றன. எஃகு பட்டை வளைக்க வேண்டும் போது, இரும்பு பட்டை சங்கிலி பரிமாற்ற தாங்கல் பொறி மூலம் துளி ஹூக் செல்லப்படுகிறது, மற்றும் எஃகு பட்டை கைமுறையாக இரண்டு தானியங்கி வளைக்கும் இயந்திரத்தின் நிலைப்பாட்டை ஸ்லாட் எடுத்து. எஃகு பொருத்து இறுக்குதல் சாதனம் மூலம் கட்டுப்படுத்தப்படுகிறது, மற்றும் கட்டுப்பாட்டு அமைப்பு கட்டுப்பாட்டு அமைப்பு தொடங்கும், அதனால் இரண்டு வழி இழுவை பொறிமுறையின் அதிர்வெண் மாற்று பிரேக் தானாக வளைந்து இரண்டு எஃகு பார்கள் இயக்கப்படுகிறது. வளைக்கும் இயந்திரம் தானாகவே எஃகு பட்டையின் வளைந்த பகுதிக்கு நகர்த்தப்படுகிறது; இடது மற்றும் வலது இரண்டு எஃகு பட்டை தானியங்கி வளைக்கும் இயந்திரங்கள் வளைக்கும் அச்சு ஒரு வளைக்கும் உருவாக்கும் முடிக்க அறிவுறுத்தல் படி நெகிழ்வு. எஃகு பட்டையின் ஒரு வளைவு உருவாக்கம் முடிந்தவுடன், இரண்டு-வழி இழுக்கும் இயந்திரம், எஃகு பட்டையின் வளைவு வடிவத்தை தானாகவே நகர்த்த இரண்டு எஃகு பட்டை தானியங்கி வளைக்கும் இயந்திரத்தை இயக்கி வருகிறது. இறுக்கமான சாதனம் எஃகு பட்டை இறுக்குகிறது மற்றும் எஃகு பட்டை முழு வளைக்கும் வரை எஃகு பட்டையில் வளைக்கும் நடவடிக்கை மீண்டும் மீண்டும், clamping பொறிமுறை எஃகு பட்டை loosens மற்றும் கையேடு செய்யப்படும். முடிக்கப்பட்ட எஃகு பட்டை வெளியே எடுக்கப்படுகிறது.

எஃகு பட்டையின் வளைக்கும் செயல்முறை முடிந்த பிறகு, மேலே செயல்களை மீண்டும் செய்யவும்.

மாதிரி		இல் GW-32
பெண்ட் கொள்ளளவு		ரிப்பர் விட்டம்	பெண்ட் ஆங்கிள்
		6-28mm	+ 180 ° வரை
			-120 °
		32mm	+ 90 க்கு °
			-90 °
தலைமை நகரும் வேகம் (மீ / வி)		0.6
கோண துல்லியம் (°)		0.5 ±
வளைவு வேகம் (° / கள்)		60
நீளம் துல்லியம் (மிமீ / மீ)		± 1
மினி மறுபக்கம் நீளம் (மிமீ)		470
மினி பக்க பட்டை நீளம் (மிமீ)		90
பவர் (kW)		15
பரிமாண (எல் * டபிள்யூ * எச்)		12m * 2.1m * 1.6m
எடை (டி)		5
கொள்ளளவு	விட்டம் (மிமீ)	10 12 14 16 20 22 25 28 32
	துண்டுகளும்	6  5  4  4  3 2  2  1  1

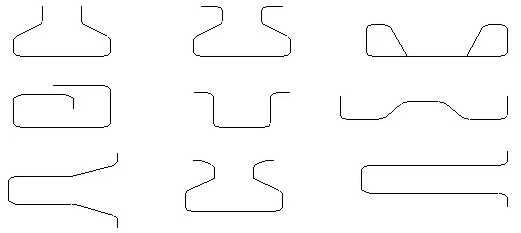

ஒரு வழி வளைக்கும் உதாரணம்

வளைக்கும் வளைவு விளக்கம்

விரைவு விவரங்கள்

---

நிபந்தனை: புதிய
பிறப்பிடம்: ஷாண்டோங், சீனா (மெயின்லேண்ட்)
பிராண்ட் பெயர்: ஜியாசின்
மாடல் எண்: GW-32
இயந்திர வகை: வளைக்கும் இயந்திரம்
மூல பொருள்: ஸ்டீல் பார்
பொருள் / உலோக பதப்படுத்தப்பட்ட: கார்பன் ஸ்டீல்
சக்தி: CNN, 15KW
ஆட்டோமேஷன்: தானியங்கி
கூடுதல் சேவைகள்: வளைத்தல்
சான்றிதழ்: ISO 9001: 2000, ISO9001: 2008
தயாரிப்பு பெயர்: GW32 CNC ஸ்டீல் பார் வளைவு மையம் இயந்திரம்
வகை: ரப்பர் வளைவு
நிறம்: நீலம் மற்றும் மஞ்சள்
எடை: 5000kg
வளைக்கும் வேகம்: 0.6 மீ / வி
வளைவு துல்லியம்: ± 0.5 °
பரிமாண: 12000 * 2100 * 1600mm
நீளம் துல்லியம் துல்லியம்: ± 1 மிமீ
சேவைக்கு பிறகு வழங்கப்பட்ட சேவை: சேவைக்கு கிடைக்கும் பொறியாளர்கள்
